PCM系列靜止式進相機是采用先進的交變交變頻和微機控制技術、專為大中型繞線式導步電動機設計制作的就地無功功率補償裝置。它串接于電機轉子回路，用于提高電機的功率因數，減少定子電流、降低電機和電力系統的損耗，從而降低產品的單位能耗，節約能源 ，提高企業的經濟效益。

一、概述

PCM微機控制靜止式進相機是一種用于提高大中型繞線式異步電動機功率因數的新型無功功率補償設備。它串接于繞線式電機的轉子回路，用于提高電機的功率因數，減小定子電流，降低電機和電力系統的損耗，節約能源提高企業的經濟效益。

PCM微機控制靜止式進相機采用交流變頻和微機控制技術開發而成，用于取代感應式旋轉進相機的新型進相裝置。帶有自診斷和自修復等智能化技術。安蘭可靠。它克服了旋轉進相機“整流子”結構特別十白塵埃、使用壽命短、維修頻繁、規格少、難以與電動機達到佳匹配等缺點，具有參數調節容易，不十白塵埃，使用壽命長，維護方便等特點．能適用于惡劣環境等一系列優點，可適配75—2500KW的高低壓三相繞線式異步電動機，適用于水泥、冶金、軋鋼、造紙，制藥、化工、礦山等行業

二、性能特點

1、進相后可使繞線式電機的功率因數提高到0．95以上，降低無功功率60％以上。

2、進相后可使定子電流減少10％以上，節約銅耗和線損20—30%，降低定子溫升。

3、提高負載(如球磨機)的過載能力和電機效率。

4、PCM系列產品設有過流、過載、過溫保護及投入與解除進相的自動轉化裝置，安裝調試及維修保養       不影響正常生產。

5、PCM系列產品屬于新一代的無環流產品，克服了同類有環流產品工作時自身溫升高和可靠性能低等一系列問題。

6、PCM系列產品屬于長期連續工作制。

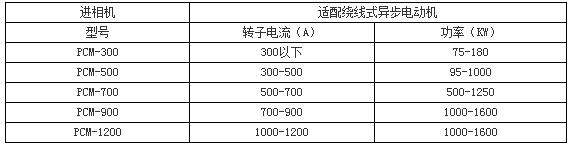

技術參數：

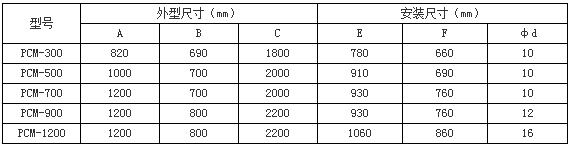

結構特點

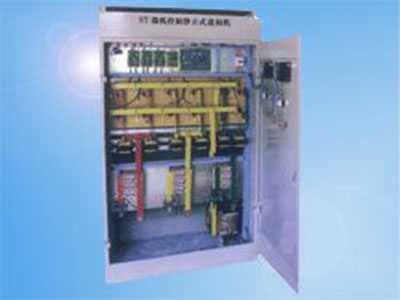

A、本進相機為柜體結構；

B、操作電器、指示電器(指示燈、按鈕、電流表、功率因數表)安裝在控制柜上部，以便操作和觀察；

C、根據功率器件的散熱需要，特設有風道和風機；

D，控制單元以接插件型式安裝，并設有脈沖指示，便于維修和迅速更換

E，控制柜為柜底進線形式，頂部設有吊環螺釘。便于運輸與安裝。

使用條件

1、周圍空氣溫度上限不超過過50℃，下限不低于-5℃：大氣相對濕度不超過85％；

2、安裝地點無顯著的搖動與沖擊振動；海拔高度不超過2千米，特殊情況另議；

3、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣氣體與塵埃(包括導電塵埃)：

4、控制柜電源：三相四線380V／220V，20A，50Hz

定貨須知

為獲得佳吳功功率補償效果，進相機輸出電壓好根據電機負載情況進行選配。為此用戶在定貨時應提供配用電機型號、功率、定子電壓、轉子電壓、電流數據和帶動負載的類型及電機實際負荷率等情況。
